Thermostat PID / Régulateur numérique / Dispositif de contrôle de température

Généralités

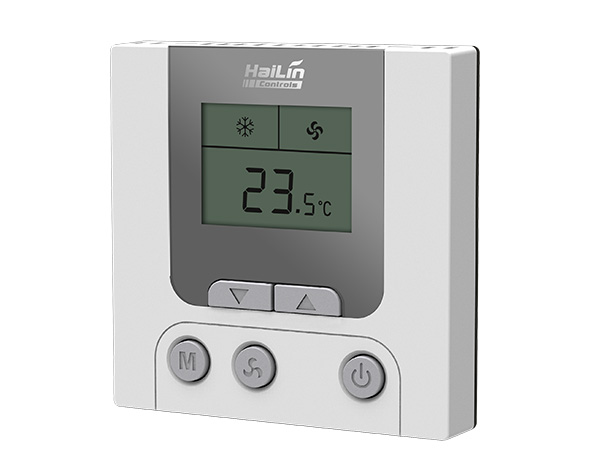

Le régulateur PID de température numérique de série HL8102 est un régulateur à microprocesseur avec un écran LCD numérique.
Il permet de réguler la température ambiante dans les environnements industriels, commerciaux et résidentiels par l'intermédiaire d'une vanne modulante électrique ou d'un régulateur avec un signal 0-10Vdc (4-20mA) ou une commande flottante.
Le régulateur fournit une régulation proportionnelle et intégrale (PI) avec une sortie de régulation modulante et flottante.

Applications
● Régulation de la température pour la boîte à volume d'air variable (VAV)
● Régulation de la température pour la boîte VAV avec réchauffeur
● Vanne modulante/flottante
● Système de registre modulant/flottant
● Régulation de température constante

Caractéristiques
● Fonctionnalité d’affichage numérique de la température détectée et du réglage de la température définie par l'utilisateur à la demande.
● Contrôle avancé proportionnel intégral (PI) avec sortie de signal analogique.
● Signal 0-5Vdc,1-5 Vdc,0-10Vdc, 2-10Vdc ou 4~20mA (0~20mA) et sortie flottante
● Sortie à action directe / inverse
● Sortie limitée pour la protection contre les surcharges
● Mode d'économie d'énergie avec une entrée d'économie d'énergie (ESI) externe provenant d'une clé de carte ou de capteurs d'occupation.
● Valeur de consigne non occupée réglable pour le contrôle du mode de chauffage et de refroidissement.
● Contrôle du mode veille
● Possibilité de modèle avec fonction de capteur intégré ou de capteur à distance (RS)
● Sortie de télécommande (RC) pour l'application de contrôle marche/arrêt par interverrouillage
● La mémoire non volatile (EEPROM) permet de conserver les réglages des utilisateurs en cas de perte d'alimentation.
● Grand écran à cristaux liquides avec rétroéclairage bleu
● Unité d'affichage en °F ou en ℃
● Limites maximale et minimale de la valeur de consigne réglables
● Bande morte réglable (certains modèles à double sortie)
● Contrôle de la sortie désactivée lorsque le commutateur de l'unité est en position " OFF "
● Interface réseau RS-485
● Protocole Modbus RTU

Spécifications:
● Capteur de température : Thermistance NTC 100K
● Précision :± 0,5℃
● Précision de l'affichage de la température ambiante : 0,1℃
● Plage de réglage de la valeur de consigne : 0～99,5℃ (réglable)
● Plage d'affichage de la température : 0～99,5℃
● Alimentation électrique : 24VAC±10％ 50Hz/60Hz
● Signal d'entrée : Contact sec passif normalement ouvert
● Signal de sortie :
Flottant : 24VAC×2 (0,5A)
PID : 0-10VDC (5mA)
0-20mA (résistance d'adaptation de 100-500 Ω)
Ventilateur : 220VAC (1A)
● Auto-alimentation : <1W
● Interface RS485, Protocole MODBUS
● Affichage : LCD
● Boîtier : PC+ABS (ignifuge)
● Dimensions:86×86×23,5mm (L×H×P)
● Installation : Monté en boîte standard 86
● Pas des trous : 60 mm (standard)
● Câblage : 0,5～2 mm2
● Conditions ambiantes : 0～50℃，5～95% RH (sans condensation)
